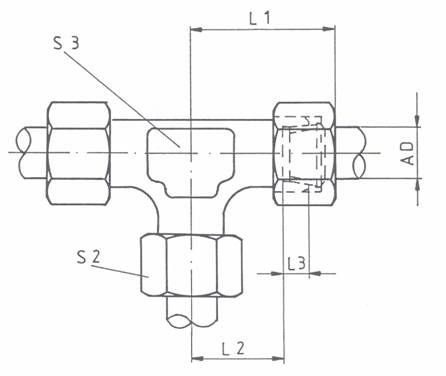

T-Verschraubungen

L1 ist Ungefährmaß bei angezogenen Überwurfmuttern

ND

AD

L1

L2

L3

S1

S2

Bestell-Nr.:

100

4

6

8

10

12

21

21

23

24

25

11

9,5

11,5

12,5

13

4

5,5

5,5

5,5

6

9

11

12

14

17

10

12

14

17

19

TV   4LL

TV   6LL

TV   8LL

TV 10LL

TV 12LL

250

6

8

10

12

15

27

29

30

32

36

12

14

15

17

21

7

7

7

7

7

12

14

17

19

19

14

17

19

22

27

TV   6L

TV   8L

TV 10L

TV 12L

TV 15L

160

18

22

40

44

23,5

27,5

7,5

7,5

24

27

32

36

TV 18L

TV 22L

100

28

35

42

47

56

63

30,5

34,5

40

7,5

10,5

11

36

41

50

41

50

60

TV 28L

TV 35L

TV 42L

630

6

8

10

12

14

31

32

34

38

40

16

17

17,5

21,5

22

7

7

7,5

7,5

8

14

17

19

22

19

17

19

22

24

27

TV   6S

TV   8S

TV 10S

TV 12S

TV 14S

400

16

20

25

43

48

54

24,5

26,5

30

8,5

10,5

12

24

27

36

30

36

46

TV 16S

TV 20S

TV 25S

250

30

38

62

72

35,5

41

13,5

16

41

50

50

60

TV 30S

TV 38S
