| TYP
40

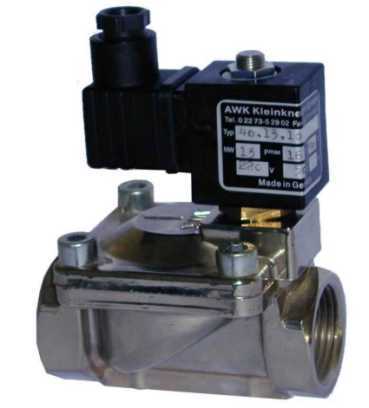

AWK-2/2-Wege Magnetventil, servogesteuert mit
Membransitzdichtung
Anwendungsgebiete:
Bewässerungsanlagen, Sanitärtechnik, Trinkwasserversorgung
(Osmose), viele Anwendungen im allgemeinen Maschinen- und
Apparatebau, Rohrleitungsbau. |
|
|
Steuerungsart |
servogesteuert |
|
Konstruktion |
Sitzventil mit Membrandichtung |
|
Anschluß |
G 1/4 – G 2 |
|
Druck |
0,5 – 20 bar |
|
Durchflußmedien |
neutrale, gasförmige und flüssige Medien |
|
Mediumtemperatur |
-10°C bis +80°C |
|
Ventilgehäuse |
Messing vernickelt, Edelstahl |
|
metall. Innenteile |
Messing und Edelstahl |
|
Dichtung |
NBR / Viton / EPDM |
|
Einbaulage |
beliebig |
|
Anschlußspannung |
AC 24V, 110V, 220V/50 Hz, DC 24V |
| Spannungstoleranz
|
-10V%
+15% |
|
Schutzart |
IP 65 – DIN 40050 |
|
Einschaltdauer |
100% ED – VDE 0580 |
|
Kabelanschluß |
Gerätestecker DIN 43650 |
| Leistungsaufnahmen
|
Gleichstrom:
10 W |
Wechselstrom:
Anzug 37 VA / Halten 17 VA |
|
 |
|
Nennweite
(mm) DN |
Anschluß
G |
KV-Wert
l / min |
Druck
min. max. |
Best. Nr. |
|
13 |
G1/4 |
35 |
0,5 bar |
16 bar |
40.13.14 |
|
13 |
G3/8 |
40 |
0,5 bar |
16 bar |
40.13.38 |
|
13 |
G1/2 |
45 |
0,5 bar |
16 bar |
40.13.12 |
|
20 |
G3/4 |
145 |
0,5 bar |
16 bar |
40.20.34 |
|
25 |
G1 |
180 |
0,5 bar |
16 bar |
40.25.10 |
|
32 |
G1 ¼ |
250 |
0,5 bar |
20 bar |
40.32.114 |
|
40 |
G1 ½ |
350 |
0,5 bar |
20 bar |
40.40.112 |
|
50 |
G2 |
505 |
0,5 bar |
20 bar |
40.50.20 |
Zusätzlich zur Bestellnummer bitte Gehäuse- und
Dichtungswerkstoff sowie Anschlussspannung angeben.
Optional: Schutzart ExsG4
|
|
